Ein Element ist eine Art von Dingen, die auf einer Karte vorkommen können: eine Blumenwiese, Schotterrasen, ein Straßenbaum, eine Stützmauer, ein Baum (Neupflanzung), ein Hitze-Hotspot. Jede Karte, jedes Blatt, jede Legende und jeder Export der Bibliothek wird aus diesen Elementen erzeugt, und jede externe Klassifikation wird in sie übersetzt.
3.1 Was der Katalog enthält#
| Gruppe | Elemente | Beispiele |
|---|---|---|
vegetation.* |
48 | Rasen und Wiesen, Pflanzungen, Grünanlagen und Gärten, Wälder und Hecken, Felder, Feuchtgebiete, Dachbegrünungen |
blue_green |
3 | Versickerungsmulde, Regengarten, Regenrückhaltebecken |
trees |
12 | Laub-, Nadel-, Obst- und Straßenbäume, Alt- und Biotopbäume; geplante, zu erhaltende und zu fällende Bäume; Sträucher; Baumreihen; Baumkronen |
water |
8 | Gewässer, Fließgewässer, Graben, temporäres Gewässer, Wasserbecken, Watt / Schlickfläche, Brunnen, Quelle |
ground |
7 | offener Boden, Sand, Düne, Fels / Steinschüttung, Rindenmulch, Schnee und Eis, Baustelle |
surface.* |
33 | versiegelte, gepflasterte, durchlässige und lose Beläge, Sport- und Gleisflächen; Fahrbahnen, Gehwege, Radwege, Plätze, Parkplätze |
landuse |
10 | Wohnbaufläche, gemischte Baufläche, Gewerbe- und Industriefläche, Gemeinbedarfsfläche, Sportanlage, Freizeit- und Erholungsfläche, Abbaufläche, Deponie / Halde, Flughafen / Flugplatz, Hafengebiet |
built |
11 | Gebäude (Bestand, Nebengebäude, geplant), Gewächshaus, Photovoltaik, Unterbauung, Treppe, Brücke, Mauern |
furniture, ecology |
12 | Bank, Abfallbehälter, Leuchte, Fahrradständer, Schild / Infotafel, Spielgerät, Kunstobjekt, Pflanzkübel, Poller; Totholz, Steinhaufen, Nisthilfe |
boundary, relief |
10 | Grundstücksgrenze, Flurstücksgrenze, Geltungsbereich, Zaun, Bordstein, Schutzgebietsgrenze, Wurzelschutzbereich; Höhenlinien, Böschung |
planning, analysis |
14 | Planungsstatus (neu, Abbruch / Rückbau), geschütztes Biotop, Maßnahmenfläche Natur (SPE), Fläche zum Anpflanzen, Fläche mit Erhaltungsbindung, Biotopverbund, Überschwemmungsgebiet; Sensor / Messstation, Aufnahmepunkt, Hervorhebung, Hitze-Hotspot, Kühlinsel, keine Daten |
context, other |
5 | grauer Kontext für die Umgebung; unknown für nicht klassifizierte Objekte |
Die vollständige Liste mit Element-IDs, englischen und deutschen Namen und Aliasen steht in Element list; jedes Element ist auf den folgenden Katalogseiten gezeichnet.

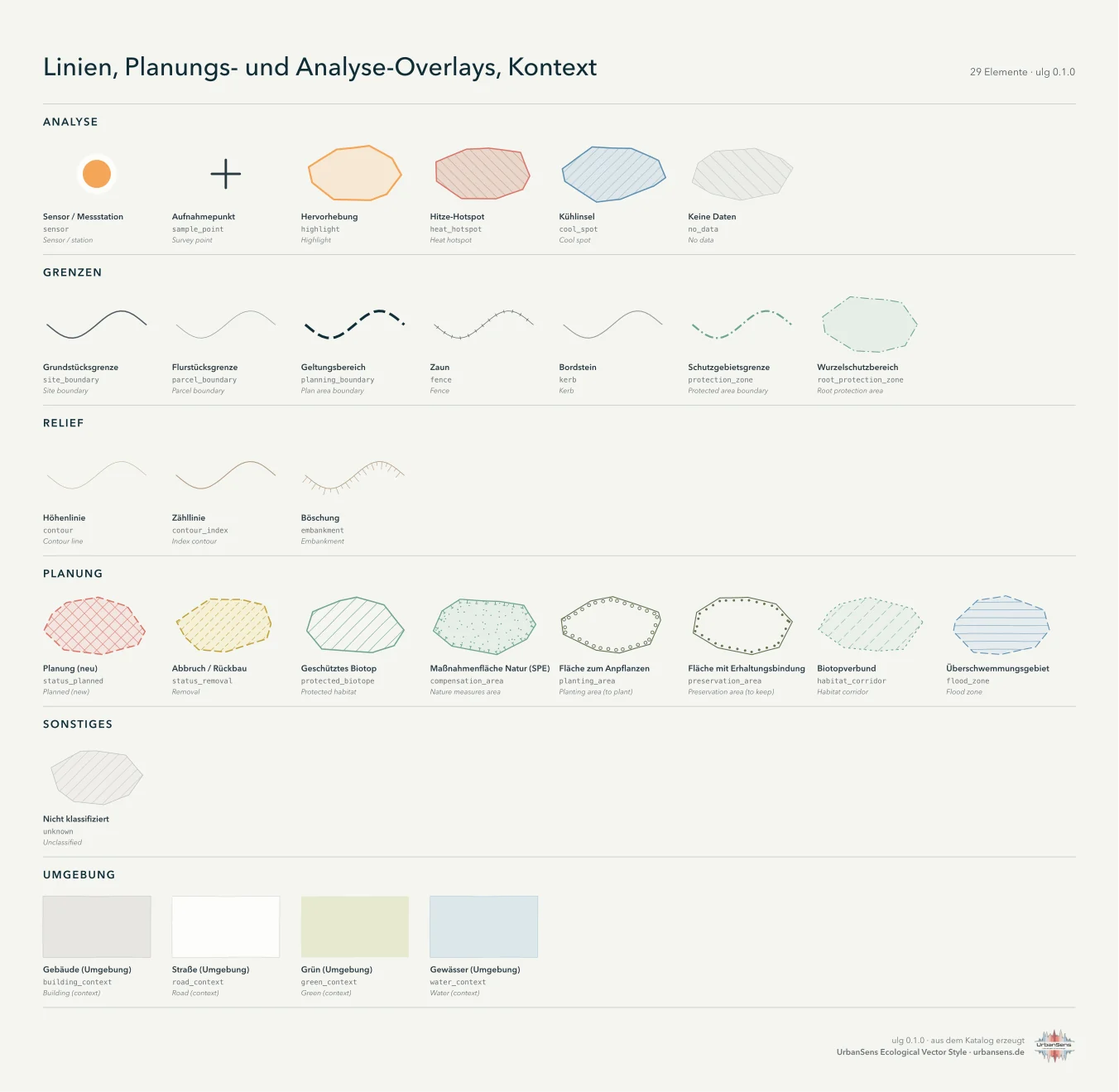

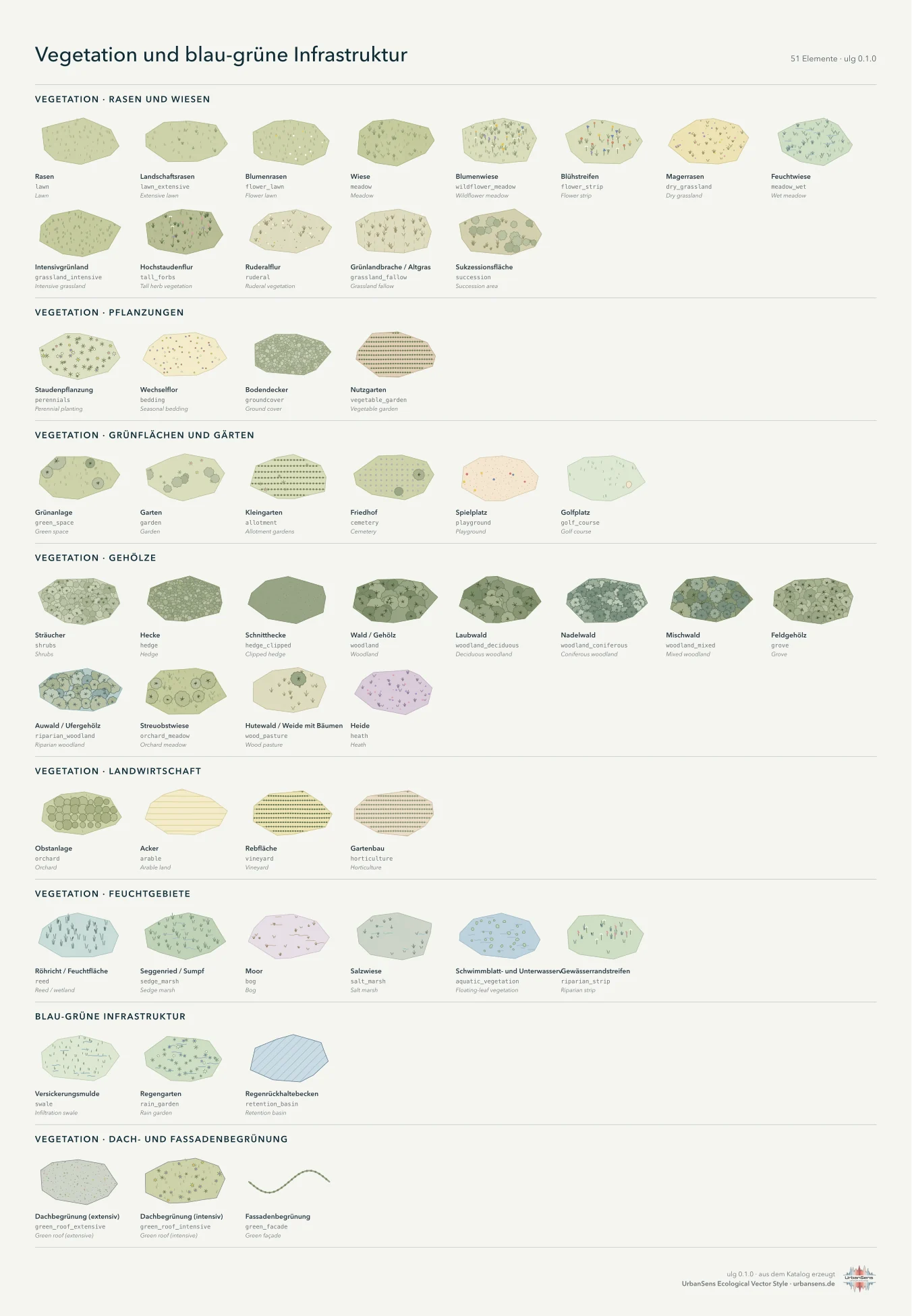

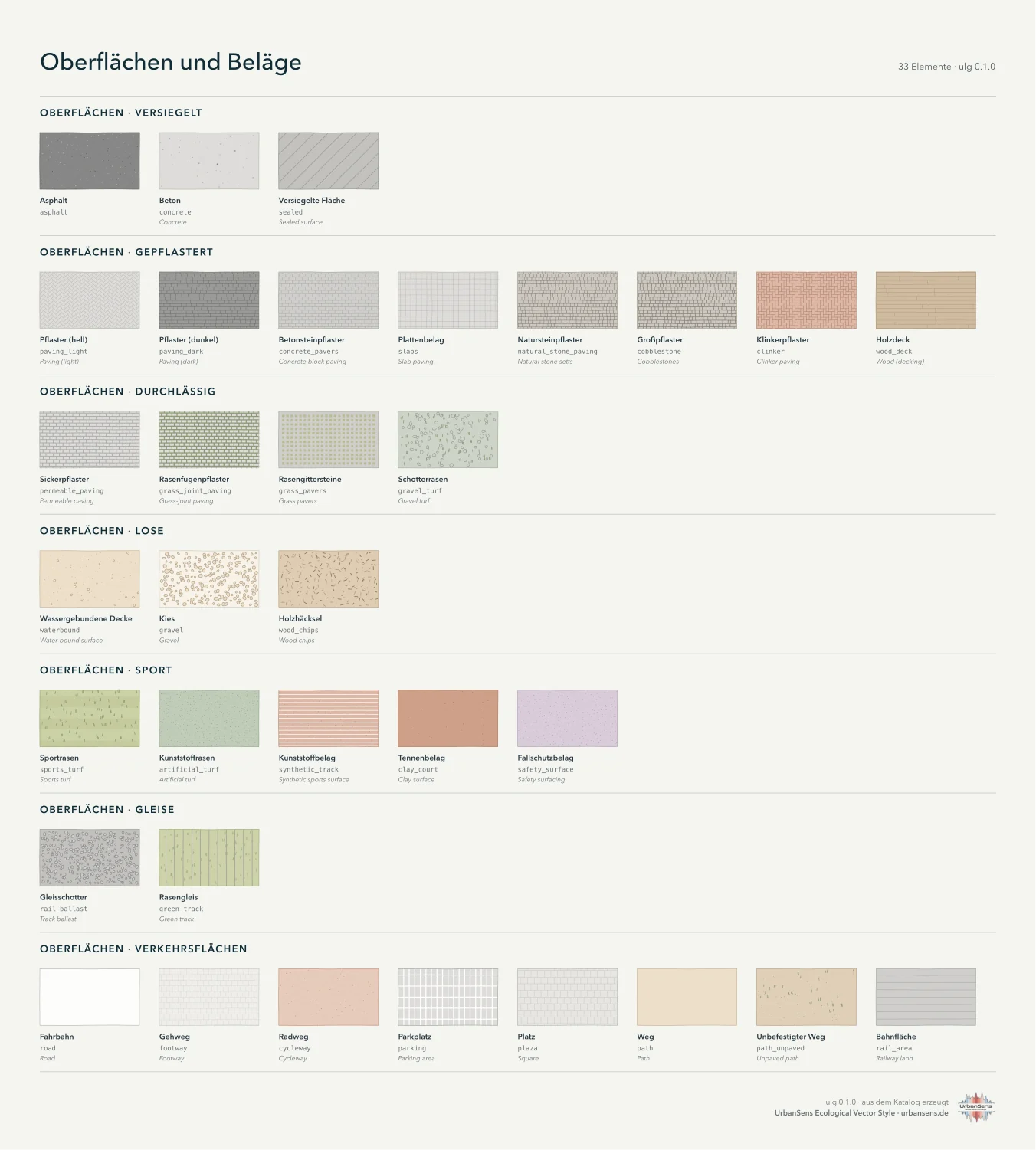

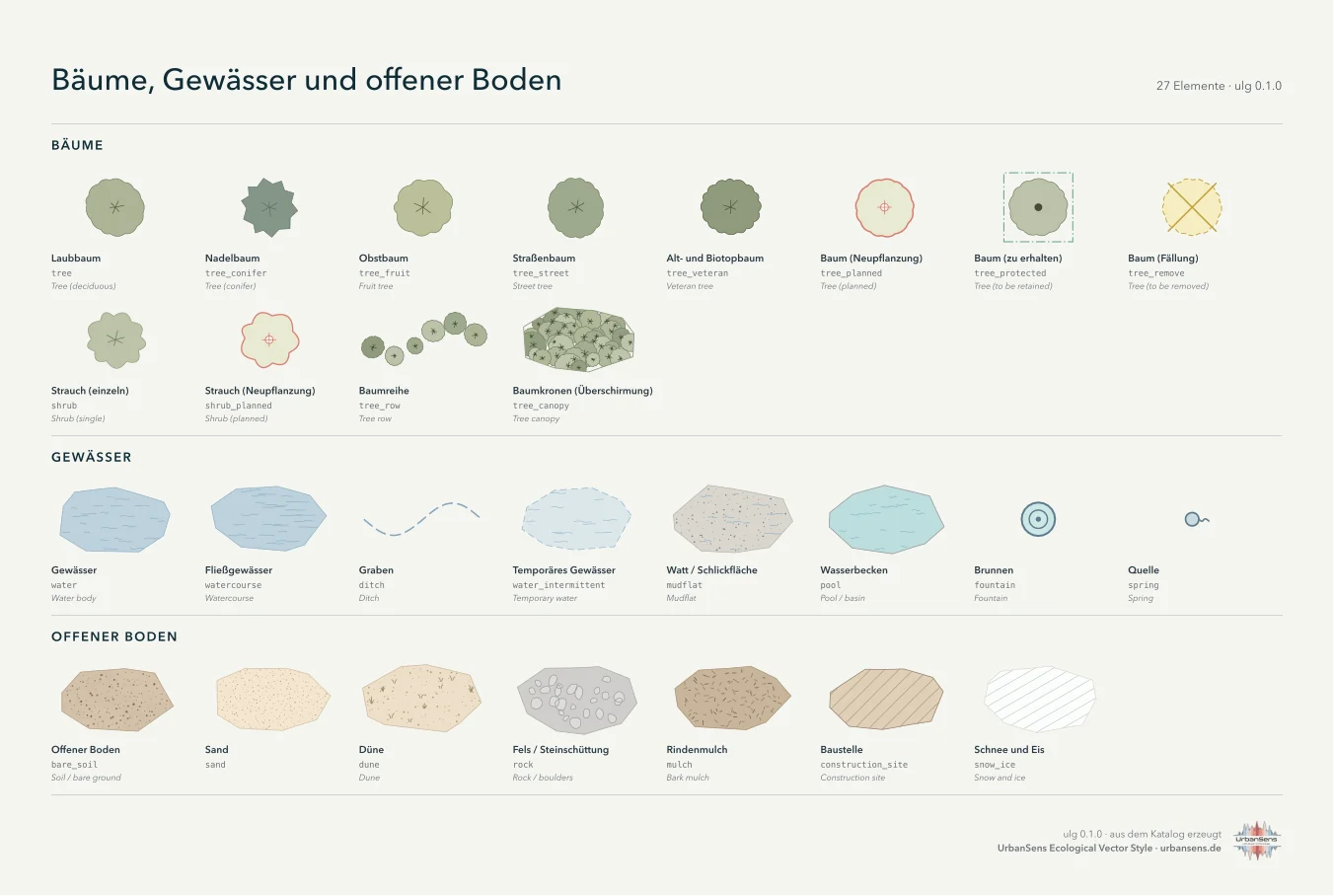

3.2 Die Seiten#
Alle Seiten zusammen: img/catalog-sheet-de.svg (Vektor, in Originalgröße).
Neu erzeugen lassen sich die Seiten mit ulg sheet --catalog -o catalog.svg oder python tools/build_docs.py sheets.
3.3 Aufbau eines Elements#
Die Elemente liegen in src/ulg/data/elements/*.json, eine Datei je thematischer Gruppe, mit der
Element-ID als Schlüssel:
"meadow": {
"group": "vegetation.grass",
"geometry": ["polygon"],
"z": 20,
"label": {"en": "Meadow", "de": "Wiese"},
"description": {"en": "Taller, more diverse grass, mown once or twice a year. Medium biodiversity.",
"de": "Höherer, vielfältigerer Bewuchs, ein- bis zweischürig. Mittlere Biodiversität."},
"fill": "grass.400",
"wash": true,
"textures": [{"motif": "grass_tufts", "ink": "grass.700", "ink2": "grass.600"}],
"attributes": {"sealing": "unsealed", "vegetated": true, "biodiversity": 3, "bdla_class": 1,
"bff": 1.0, "bff_1990": 1.0, "runoff_cs": 0.2, "runoff_cm": 0.1,
"albedo": 0.18, "emissivity": 0.97, "nrr_urban_green": true, "layer": "ground"},
"aliases": ["Mähwiese", "Extensivwiese", "Extensivgrünland", "hay meadow", "grassland"]
}
| Feld | Bedeutung |
|---|---|
group |
wohin das Element gehört; der erste Teil (vegetation, surface …) ist die Familie |
geometry |
polygon, line, point: aus welcher Geometrie sich das Element zeichnen lässt. Reine Flächenelemente wie road akzeptieren auch Mittellinien, die als Streifen in der jeweiligen Breite gezeichnet werden |
z |
Band in der Zeichenreihenfolge (siehe Stilleitfaden 2.7) |
label, description |
auf Englisch und Deutsch, für Legenden, Blätter und die Suche |
fill, outline, fill_opacity, outline_width, outline_dash |
flache Darstellung, als Palette-Token |
textures |
ein oder zwei Texturmotive mit Zeichenfarben und Einstellungen je LOD (Detailstufe) |
line |
für Linienelemente: Farbe, Breite, Strichelung, Umrandung, Zeichen entlang der Linie (Striche, Kreuze, Punkte, Kronen, Böschungsschraffen) |
symbol |
für Punkte: crown (maßstäblich gezeichnet), dot oder ein Piktogramm (bench, lamp, planter …) |
border |
Zeichen entlang einer Polygonkante (PlanZV-Grenzen: T-Striche, offene Kreise, gefüllte Punkte) |
attributes |
Standardkennwerte und Flags, jeweils mit ihrer Quelle dokumentiert |
aliases |
weitere Namen auf Deutsch und Englisch, die von der Suche und von Agenten verwendet werden |
In Python:
el = ulg.element("gravel_turf")
el.name("de") # 'Schotterrasen'
el.fill # Hex-Farbwert, aus dem Palette-Token aufgelöst
el.attributes # {'sealing': 'partly', 'bdla_class': 3, 'bff': 0.4, 'bff_1990': 0.5, 'runoff_cs': 0.3, 'runoff_cm': 0.2, ...}
ulg.codes_for("wildflower_meadow") # die Klassen anderer Schemata, die darauf abgebildet werden
3.4 Attribute: Kennwerte, die den Stil begleiten#
Dieselbe Element-ID, die eine Farbe wählt, trägt auch die Zahlen, die Planende brauchen. Die Werte werden
aus den genannten Quellen übernommen und nie interpoliert: Eine Fläche ohne veröffentlichten Wert hat
keinen, und ulg.indicators() meldet, für welchen Anteil des Standorts ein Wert vorlag (Abdeckung), statt
zu raten.
| Attribut | Bedeutung | Quelle |
|---|---|---|
sealing |
versiegelt / teilversiegelt / unversiegelt / bebaut | Umweltbundesamt |
bdla_class |
fünf Flächenklassen des qualifizierten Freiflächengestaltungsplans | bdla (2022) |
bff, bff_1990 |
Gewichte des Berliner Biotopflächenfaktors (BFF), aktuelle Liste und Liste von 1990 | SenUVK Berlin (2021), BFF-Gutachten (1990) |
runoff_cm, runoff_cs |
mittlerer Abflussbeiwert und Spitzenabflussbeiwert | DIN 1986-100:2016-12, Tabelle 9 (über eine kommunale Wiedergabe) |
albedo, emissivity |
Strahlungseigenschaften für Mikroklimamodelle | Tabellen des Modellsystems PALM 6.0 |
belagsklasse |
Berliner Belagsklassen nach Wirkung | Umweltatlas Berlin 01.02 |
nrr_urban_green |
zählt nach der EU-Verordnung zur Wiederherstellung der Natur (Nature Restoration Regulation, NRR) als urbanes Grün | Verordnung (EU) 2024/1991, Art. 3 Nr. 20, und die darin genannten Copernicus-Daten |
canopy, layer, is_complex, vegetated, water |
Flags für die Kennzahlen und die Zeichenreihenfolge | Hauskonvention |
biodiversity |
grobe Heuristik von 1–5 für schnelle Karten und die Legendenreihenfolge, keine Bewertung | Hauskonvention |
Vollständige Tabelle je Element: Attributes.
Layer. Elemente mit layer: ground teilen den Standort unter sich auf (Landbedeckung). Elemente mit
layer: roof (Dachbegrünungen, Photovoltaik) liegen auf Gebäuden und ersetzen bei Abfluss und Albedo die
Gebäudeoberfläche; zusätzlich wird ihre BFF-Gutschrift angerechnet. Elemente mit layer: overlay (Grenzen,
Planungs- und Analyse-Overlays, Baumkronen) werden über allem gezeichnet und nie als Fläche gezählt.
Komplexe. Elemente mit is_complex (Wohnbaufläche, Grünanlage, Friedhof, Kleingarten, Flughafen /
Flugplatz …) stehen für ein ganzes Gelände samt seinen inneren Flächen. Kartieren Sie entweder den Komplex
oder seine Teile; kartieren Sie beides, werden die Teile darüber gezeichnet, und ulg.flatten() weist jeden
Quadratmeter dem Teil zu.
3.5 Das passende Element finden#
ulg.find("Schotterrasen") # [gravel_turf, lawn, gravel, wood_deck]
ulg.find("Rasengitter") # [grass_pavers, grass_joint_paving]
ulg.resolve("osm", highway="footway", surface="compacted") # 'waterbound'
ulg find Blumenwiese
ulg show wildflower_meadow --json
ulg list --group surface
Die Suche durchsucht IDs, englische und deutsche Namen und alle Aliase. Passt nichts, sollte das Objekt zu
unknown werden (als neutrale Schraffur gezeichnet), bis ein Element hinzugefügt ist, siehe
Erweitern des Stils.
